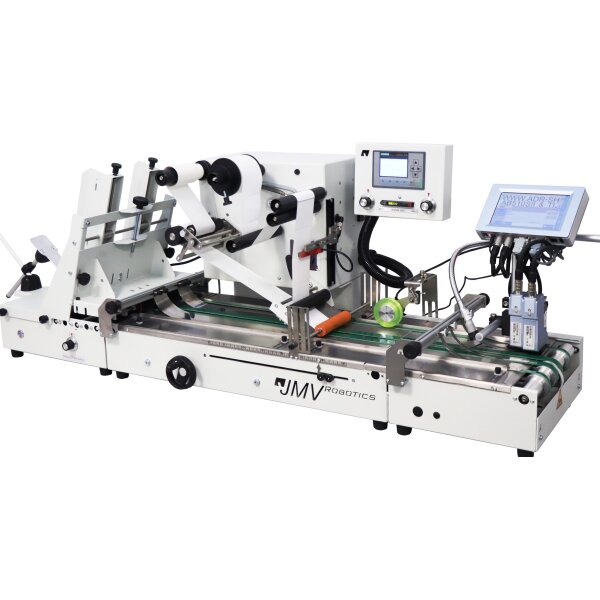

LAB510-SOLII Etikettiermaschine mit integriertem SOL-Drucker

LAB510-SOLII Etikettiermaschine mit integriertem SOL-Drucker

Artikelnummer: LAB510-SOLII
HAN: LAB510-SOLII
Kategorie: Etikettierer für Beutel, Kartons und flache Produkte
Hersteller: JMV Robotique

Die LAB510-SOLII etikettiert flache Produkte wie Beutel, Tüten, Schachteln und Kartons vollautomatisch mit bis zu 7000 Stück pro Stunde. Ihr Kennzeichen ist der integrierte SOL-Drucker: Er bringt variable Daten wie Barcodes, Chargennummern, Haltbarkeitsdaten und Seriennummern in einem Arbeitsgang auf das Etikett oder direkt auf das Produkt auf. Der Druck erfolgt im Thermal-Inkjet-Verfahren mit 300 dpi und bis zu 60 m/min. So verbindet ein Gerät Etikettieren und variablen Druck und spart einen getrennten Kennzeichnungsschritt.

Druckbreite

18.590,00 €

exkl. 19% USt. ,

Stück

Beschreibung
Video (3)

LAB510-SOLII: Etikettieren und variabel bedrucken in einem Arbeitsgang

Die LAB510-SOLII ist eine vollautomatische Print-and-Apply-Etikettiermaschine für flache Produkte. Sie bringt selbstklebende Etiketten auf Beutel, Tüten, Schachteln und Kartons auf und bedruckt sie dabei über den integrierten SOL-Drucker mit variablen Daten. Anders als eine reine Etikettiermaschine vereint sie damit zwei Schritte: das Aufbringen des Etiketts und das Drucken wechselnder Inhalte wie Barcodes, Chargennummern oder Haltbarkeitsdaten.

Innerhalb der LAB510-Reihe ist die SOLII die Variante mit integriertem Drucker. Wer Produkte nur etikettieren möchte, ist mit der LAB510 richtig. Wo es auf höchste Positioniergenauigkeit oder schwer erfassbare Produkte ankommt, eignet sich die LAB510HA mit lasergestütztem Sensor. Die LAB510-SOLII ist die Wahl, wenn variable Daten direkt im Etikettierprozess mitgedruckt werden sollen.

Für diese Produkte und Etiketten ausgelegt

Die Maschine verarbeitet Produkte mit flacher Oberfläche bis 60 mm (2,4") Höhe und bis 320 mm (12,6") Breite, mit einem Durchsatz von bis zu 7000 Stück pro Stunde. Etiketten aus Papier und Kunststoff laufen direkt von der Rolle. Transparente Etiketten lassen sich mit einem optionalen Ultraschallsensor verarbeiten. Auch Siegel mit transparenter oder undurchsichtiger Trägerschicht sind möglich. Zwischen den Etiketten sollte keine Perforierung liegen, da sonst das Trägermaterial reißen kann.

Eine typische Anwendung sind Betriebe, die flache Verpackungen kennzeichnen und dabei wechselnde Daten benötigen, etwa in der Lebensmittel- und Gewürzverarbeitung, im Versand und im E-Commerce oder überall dort, wo Rückverfolgbarkeit und Serialisierung gefordert sind.

Der integrierte SOL-Drucker

Der SOL-Drucker arbeitet im Thermal-Inkjet-Verfahren und druckt mit 300 dpi gestochen scharfe Texte, Barcodes und Codes. Er druckt wahlweise auf das Etikett oder direkt auf das Produkt. Die Druckgeschwindigkeit reicht von 0 bis 60 m/min und passt sich der Produktionsgeschwindigkeit an, entweder automatisch berechnet oder über einen externen Synchronizer.

Gedruckt werden Barcodes wie UPC-A, UPC-E, EAN-13, EAN-8, ITF-25, Code 39, Code 128, PDF417, DataMatrix und QR, dazu frei konfigurierbare Datumsformate sowie Zähler für Serien-, Zähler- und Palettennummern. Ein Messsystem überwacht den Tintenverbrauch.

Skalierbare Druckhöhe über mehrere Druckköpfe

Der bedruckbare Bereich richtet sich nach der Anzahl der Druckköpfe. Ein Druckkopf deckt 12,7 mm (0,5") ab, zwei Köpfe 25,4 mm (1"), drei Köpfe 38,1 mm (1,5") und vier Köpfe 50,8 mm (2"). Mit bis zu sechs Köpfen sind 76,2 mm (3") möglich. Damit lässt sich die Maschine an den Umfang der zu druckenden Informationen anpassen, von einer einzelnen Codezeile bis zu größeren Druckbildern. Weitere Ausführungen sind auf Anfrage möglich.

Zuführung und Integration in die Linie

Für die automatische Produktzuführung ist ein Zuführmagazin erhältlich, das die Produkte gestapelt auf das Förderband übergibt. Eine Erweiterung erhöht die Kapazität und erlaubt zusätzliche Produktbreiten. Das Zuführmagazin ist auch separat verfügbar, um Produkte auf ein Förderband oder in ein anderes Gerät einzuspeisen. Über den externen Synchronizer lässt sich die Maschine in eine bestehende Linie einbinden.

Bedienung

Der Drucker wird über ein separates kapazitives Touchscreen-Panel gesteuert, das sich in mehreren Sprachen bedienen lässt, darunter Deutsch, Englisch, Französisch, Spanisch, Portugiesisch und Russisch. Die Einrichtung erfolgt direkt am Display. Für unterschiedliche Einbausituationen stehen Standardseitendruck, Abwärtsdruck und ein Anti-Schock-Bügel zur Verfügung.

LAB510-SOLII im Überblick.

Etikettieren und variabler Druck in einem Arbeitsgang.

Der integrierte SOL-Drucker im Detail.

Eigenschaft	Wert
Etikettierart	Print and Apply, vollautomatisch, für Produkte mit flacher Oberfläche
Durchsatz	bis zu 7000 Produkte/Stunde
Max. Produkthöhe	60 mm (2,4")
Max. Produktbreite	320 mm (12,6")
Etikettenmaterial	Papier, Kunststoff, transparent (mit optionalem Ultraschallsensor)
Zuführung	optionales automatisches Zuführmagazin (Stapelzuführung)
Druckverfahren	SOL-Drucker, Thermal-Inkjet
Druckauflösung	300 dpi
Bedruckbare Höhe je Druckkopf-Bestückung	12,7 mm (1 Kopf), 25,4 mm (2), 38,1 mm (3), 50,8 mm (4), bis 76,2 mm (6 Köpfe)
Druckgeschwindigkeit	0 bis 60 m/min (bei 300 dpi)
Barcodes	UPC-A, UPC-E, EAN-13, EAN-8, ITF-25, Code 39, Code 128, PDF417, DataMatrix, QR
Zähler	Serien-, Zähler- und Palettennummer
Datumsformate	variabel, benutzerdefiniert
Steuerung Drucker	separates kapazitives Touchscreen-Panel, mehrsprachig
Synchronisation	automatisch berechnet oder über externen Synchronizer
Leistungsaufnahme Drucker	100 bis 240 VAC, 50/60 Hz, 200 VA
Zertifizierung Drucker	CE, FCC

LAB510SII Etikettierer mit TIJ Drucker mit 2 Druckköpfen, TIJ Druck auf Tüten, ADR SOL II Drucker

LAB510 SOLII - Print & Apply - Barcodedruck

Tutorial: Setting up the LAB510SII-SOL Labeling Machine with Integrated Inkjet Printer

The LAB510SII-SOL labeling machine by JMV Robotics automates the high-speed labeling of products.
The integrated ADR SOL printer smoothly prints barcodes and serial numbers, allowing versatile printing
on various surfaces and easy setup via the touchscreen panel.

This tutorial provides a detailed explanation of preparing the LAB510SII-SOL labeling machine with an integrated inkjet printer for use.
It covers all steps, from configuring separation using the input feeder to labeling, the printing process, and setting up the SOL unit.

Timestamps:
00:00 Intro
00:08 Introduction
01:37 Adjusting the input feeder/separator
05:46 Adjusting the conveyor belts
06:42 Adjusting the product guide rails
08:59 About the product holders
10:00 Winding up the label roll
13:13 Positioning the label on the dispensing edge
14:16 Explanation of the LAB510SII control panel
18:25 About the printer unit
19:54 Explanation of the printer unit control panel
25:37 Demonstration of the machine
